鏈條臥式拉力試驗機

一、產品介紹

鏈條臥式拉力試驗機可用來檢測傳動鏈條、輸送鏈條、曳引鏈條及專用特種鏈條等的拉伸性能，拉伸強度、變形率，拉斷力，抗撕裂性能，熱封強度性能，滾筒剝離試驗，90度剝離，繩類拉斷力，褲型撕裂力，180度剝離，壓縮試驗，彎曲試驗，剪切試驗，頂破試驗等力學性能試驗，也可以根據客戶的不同需求來安裝不同的夾具。

鏈條臥式拉力試驗機產品主要用于輸電架空線、電纜、電瓷瓶、鋼絲繩、鋼絞線及繩扣、錨鏈、吊鉤、金具、吊裝帶、安全帶、編織帶等試件抗拉強度和彈性模量的測試，可滿足GB、ISO、JIS、ASTM、DIN等guo際標準和行業標準。

二、結構特點

1、臥式拉力試驗機采用臥式框架結構，高剛性、高穩定性的負荷機架。

2、穿銷式空間調整結構，高強度、高精度定位銷，快速定位。

3、伺服測控系統，自動、手動、定荷操作；載荷保持、應力-應變控制、循環控制及自編程控制等多種控制方式。

4、高精度測力器，線性寬，穩定性好，保證載荷的測力精度。

5、獨特設計的安放、定位、調整機構。

6、雙控雙向液壓油缸，快速試驗，快速返回。

7、多重保護功能： 軟件和硬件兩級保護；試驗力過載保護；過流、過壓保護；液壓缸限位保護；液壓系統過載溢流保護；試樣破斷時安全保護/防護網；操作提示向?qū)ПＷo(hù)；試驗結束自動保護。

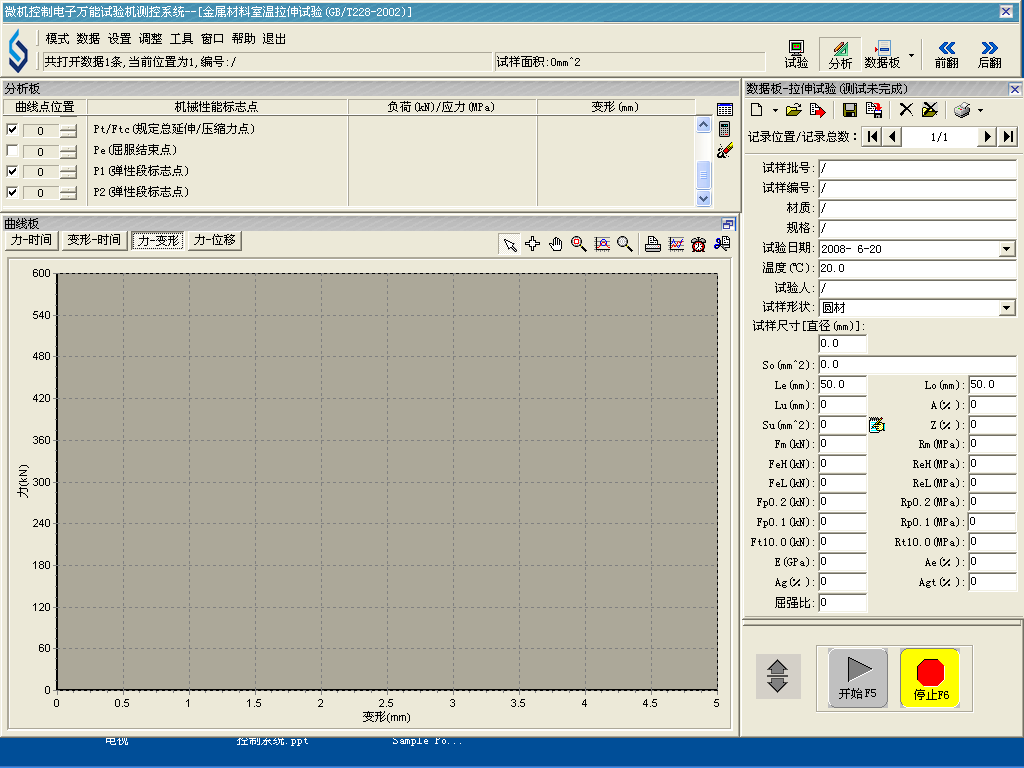

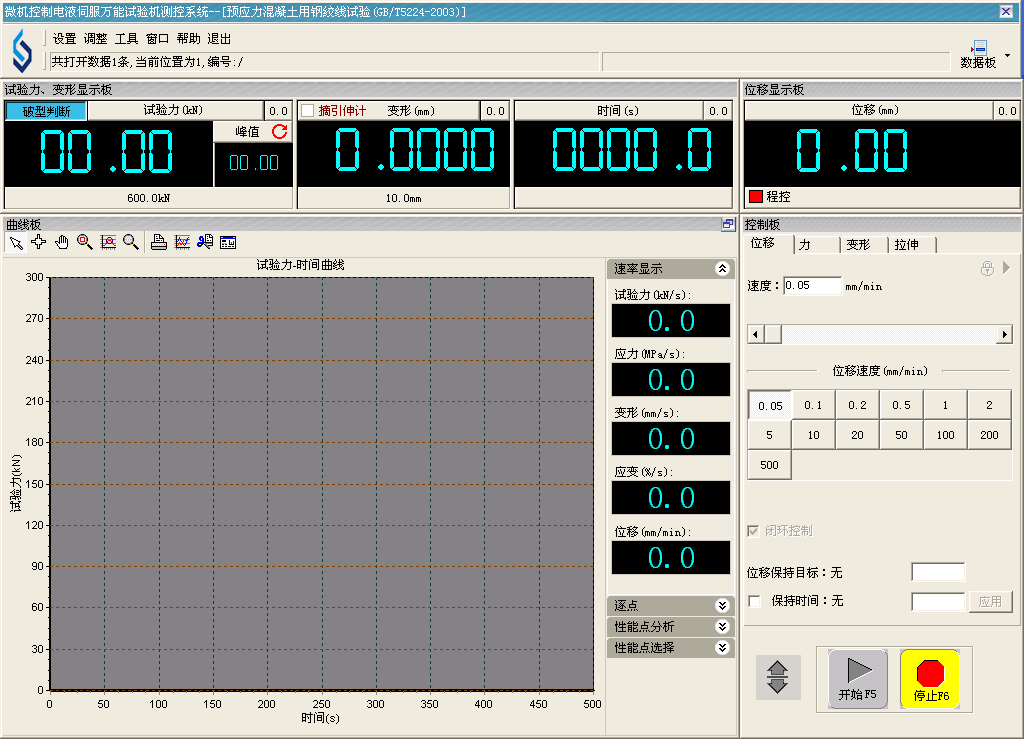

8.測控系統

8.1: 全數字閉環、多通道、多功能、易操作的測控軟件；實現試驗力、試樣變形、活塞位移和試驗過程的閉環控制及等速應力、等速應變、等速試驗力、等速位移、試驗力保持、位移保持等控制功能；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用。

8.2：試驗過程的自動控制，試驗力，峰值、變形、位移、試驗曲線的實時控制、數據采集、處理、分析、顯示、存儲，全鍵盤輸入操作和控制模式智能設置系統；控制模式ren意設置，無沖擊，平滑切換，加載、卸載平穩

8.3：過程能再現、數據再分析、曲線放大、比較、遍歷，坐標滿度自動調節。

8.4：操控軟件，模塊化、開放式編程，滿足個性化要求。具有提示和向?qū)Чδ堋?/span>

8.5：鏈條臥式拉伸試驗機的數據庫采用ACCESS格式，可以進行網絡數據庫通訊和管理。

8.6：電路板采用光電隔離設計，具有抗干擾能力強的特點。

8.7：靈活的Excel、Word報告，默認格式及自編格式；多項排序，多類型輸出。

8.8：試驗曲線可任意選擇坐標軸，可自由放大和縮??；可同時顯示多個曲線，可設需要的坐標，例如：載荷－時間，載荷－位移，應力－應變等，滿度自調節。

8.9：試驗結束自動返回，智能、高效、快捷。

一、技術參數

1.zui大試驗力（kN）500、1000、2000、3000（或按要求定制）

2.測力范圍：2%～100% 全程不分檔 ；

3.試驗力準確度：±1%；        試驗力分辨率：1/300000碼

4.試驗空間（不包括活塞行程）：2000mm；

5.活塞行程：1100mm；

6.位移測量范圍：1100mm；

7.位移測量分辨率：0.01mm；

8.拉頭空載快進速度：不小于200mm/min；

9.試驗速度：0-120mm/min；

10.工作中心高：350mm；

11.測力方式：負荷傳感器測力；

12.控制試驗方式：計算機自動控制試驗過程，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據；

13.試樣夾持方式：根據用戶所提供試樣定制

14.可顯示多種試驗曲線：力-位移、力-時間、力-變形、應力-應變等。

15控制臺與主機相分離，具有安全距離，主機應有安全防護措施。

16．配置設施應齊全，包括力值校準系統、地腳螺栓等。

四、主要性能

1、為了試驗結果的準確性，試驗機保證1級測試精度

2、為用戶提供多種試驗項目選擇：試驗機集拉伸、剝離、撕裂等七種獨立的測試程序

3、為滿足用戶不同試驗條件的測試，提供多種規格的力值傳感器及全程無級調速的試驗速度

4、為方便用戶快速操作，提供微電腦控制、菜單式界面、PVC操作面板、以及大液晶屏顯示

5、為保證用戶的操作安全，提供限位保護、過載保護、自動回位、以及掉電記憶等智能配置

6、專業的操控軟件提供了成組試樣統計分析、試驗曲線疊加分析、彈性模量分析以及試驗參數設置、打印、查看、清除、標定等多項實用功能

五、適用標準

→GB/T 2611 試驗機 通用技術要求

→GB/T 228.1 金屬材料 拉伸試驗 第一部分：室溫試驗方法

→GB-T_8358 鋼絲繩破斷拉伸試驗方法

→GBT 16762 一般用途鋼絲繩吊索特性和技術條件

→GBT 20118 一般用途鋼絲繩

→GB/T 16825.1 靜力單軸試驗機的檢驗 壓力試驗機測力系統的檢驗與校準

→GB/T3048-《電線電纜性能試驗方法》；

→GB/T3428-《架空絞線用鍍鋅鋼線》IEC60888；

→GB/T17048-《架空絞線用硬鋁線》IEC60889；

→GB/T17937-《電工用鋁包鋼線》IEC61232；

→IEC61395-《架空地線-絞合導線蠕變試驗方法》

→DL/T832－2003《光纖復合架空地線》

→TBT3111-《電氣化鐵道用銅及銅合金絞線》

→ASTMB《同心層紋硬半硬、軟銅紋線》；

→NF C34-110:1980《架空線路用裸導線銅絞線及單線和青銅絞線及單線》；

→JIS C3105-1994《硬銅絞線》；

→JB/T8134-《架空絞線用鋁-鎂-硅系合金圓線》；

→GB/T7424.2-2008《光纜總規范 第2部分：光纜基本試驗方法》IEC60794；

→GB/T7424.4-《第4-1部分：分規范光纖復合架空地線》；

→GB/T1179-2008《圓線同心絞架空導線》

六、售后服務

質保期自驗收合格起一年，終生維護，一年內全免費服務，新機免費上門安裝調試，免費培訓操作人員。

1、所提供試驗設備均符合現行g(shù)uo標或行業標準，保證試驗設備的技術xian進性，可靠性。

2、所需零部件及配件常年供應。

3、產品常年技術支持，產品維修保養24小時內提供解決方案，如需現場解決48小時內到達。

4、軟件zhong生免費升級。
