WDG-2000/500微機控制高壓扭轉試驗機

一、主要內容與適用范圍

高壓扭轉系統旨在完成樣品(包括鋼鐵、有色金屬及其合金等)的劇烈塑性變形。對薄片狀樣品施加高靜水壓力的同時，對樣品進行扭轉(引入剪切變形)，使原始材料晶粒細化至超細晶縣至納米晶，進而達到調控樣品組織性能的目的。試驗機采用油缸上置式主機，油源的關鍵零部件電機、閥組和高壓柱塞泵性能優良。自主研制的雙通道全數字放大器，具有試驗力、位移、應力、應變等多種全數字實時顯示功能;具備完整的文件操作功能，如試驗報告、試驗參數、系統參數等均可以文件方式存儲。從常規試驗到新材料的開發研究，該試驗機能滿足不同層次的不同要求，高效率、高精度的為您服務，是一種理想生產、科研和教學等行業的試驗設備。

二、主要技術參數及規格

2.1、zui大試驗力: 2000kN;

2.2、試驗力準確度:土1%;

2.3、zui大驗空間: 200mm;

2.4、zui大壓縮空間: 200mm;

2.5、活塞行程1 200 mm;

2.6、圓試樣直徑: φ10;

2.7、主機外觀尺寸; 1400X 600X 2400;

2.8、電控柜外形尺寸(長X寬X高mm): 1400x600X2400

2.9、主機凈重2000kg.

三、 工作條件

3.1、環境溫度: 10~35℃;

3.2、相對濕度不大于80%:

3.3、環境無震動:

3.4、周圍無腐蝕性介質:

3.5、在穩定的基礎上水平安裝:水平度不大于0.2/1000:

3.6、電源電壓波動范圍不超過額定電壓的±10%。

四、結構特征與工作原理

該機由主機、油源控制柜等幾部分組成。

4.1、主機部分

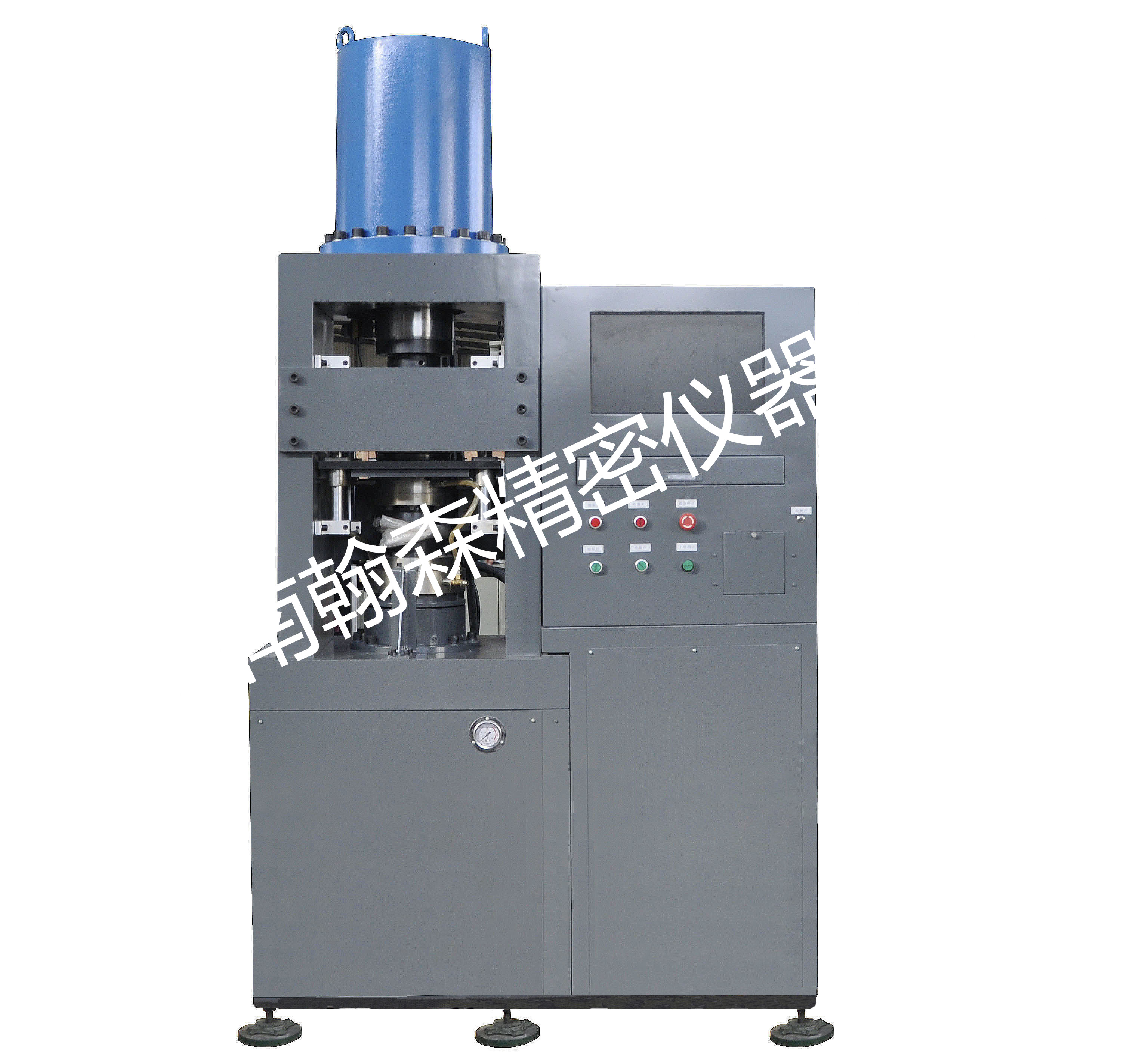

油缸螺釘固定在上橫梁上面，活塞桿與傳感器軸承等連接，兩側立板將工作臺與上橫梁連接在一起， 再向下為電機減速機，可提供旋轉動力，底部為底板由支撐角鐵相連接固定。右側為控制部分，下面為箱體其中里面有泵站部分，可向油缸部分提供液壓動力，上面同樣為箱體式結構，里面為電器控制和電腦顯示部分。模具采用雙套筒預緊力緊固束縛內模具形式(防止內模具在高壓扭轉過程中開裂、崩壞)，模具分為內模(Cr12MoV),中模(45#鋼)和外模(45#鋼)三個部分。內模與試樣直接接觸，內模外徑50mm,中模、外模采用錐度設計(上寬下窄錐度~1° ),熱脹壓裝，中模厚度57mm,外模厚度60mm;安裝在有定位的壓盤上，模具可拆卸更換，測試過程模具若發生開裂、損壞，需及時作出設計調整，保證高壓扭轉的總體技術要求。來自泵站的控制油液進入油缸，使活塞上升和下降，通過傳感器軸承等相關的零部件對試樣進行加壓試驗，達到要求設定的力值以后，按照試樣要求進行旋轉、控制部分同時采集相關的數據。

4.2 、油源及液壓原理

主油源由油箱、油泵電機組、過濾器、比例閥以及電磁換向閥等組成，均置于控制柜外殼內的下方，高壓橡膠軟管經配管連接。
