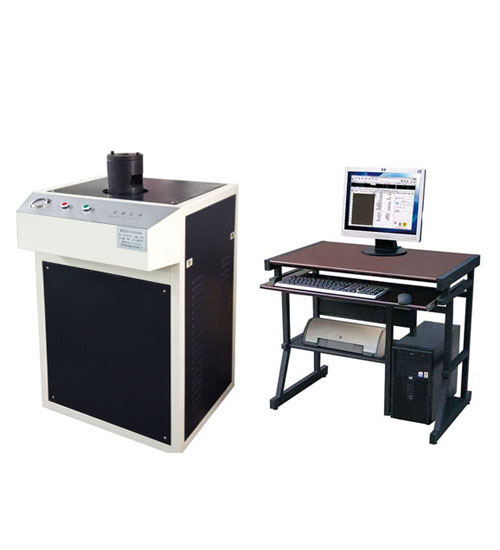

微機(jī)控制杯突試驗(yàn)機(jī)的試驗(yàn)操作步驟

杯突試驗(yàn)用于測(cè)定金屬板材和帶材的冷沖壓變形xing能的試驗(yàn)的儀器。將一個(gè)端部為球形的沖頭對(duì)著一個(gè)被夾緊在墊模和壓膜內(nèi)的試樣進(jìn)行沖壓形成一個(gè)凹痕，直到出現(xiàn)一條穿透裂紋，沖頭位移測(cè)得的凹痕深度即為試驗(yàn)結(jié)果。即用一定規(guī)格的鋼球或球狀沖頭，向周邊具有10kN夾緊力的試樣施加壓力，直到試樣產(chǎn)生穿透裂縫為止，此時(shí)沖頭壓入深度（mm），即為板材的杯突值，此杯突值用來(lái)判斷材料的塑xing變形xing能。

杯突試驗(yàn)機(jī)的實(shí)驗(yàn)步驟闡述

1、 先了解杯突試驗(yàn)機(jī)的結(jié)構(gòu)、原理和操作方法，了解各按鈕的作用；

2、 按下表選好杯突實(shí)驗(yàn)?zāi)＞卟y(cè)量試樣寬度，厚度記錄入表， 杯突實(shí)驗(yàn)?zāi)＞吲c試樣尺寸關(guān)系及試樣寬度、試樣厚度、沖頭直徑、上?？讖?、墊板孔徑等。

3、 裝好模具：把凹模裝在實(shí)驗(yàn)機(jī)的凹模座上；把凸模座裝到中心活塞上，把壓邊圈放 在壓邊活塞上，壓邊圈上的凸梗和壓邊活塞上的溝槽是壓邊圈的定位部分；

4、 試樣準(zhǔn)備：杯突實(shí)驗(yàn)只適用于厚度0.2～2mm的金屬薄板，在BHB－80A上的杯突試 樣毛坯為方形，寬度不大于90×90±1mm。試樣毛坯應(yīng)平整無(wú)傷痕，邊緣不應(yīng)有毛刺。

 5、 把試樣清洗干凈，在試樣與沖頭接觸的一面和沖頭球面上涂上潤(rùn)滑油，把試樣放在 壓邊圈上。壓邊圈上構(gòu)成正方形的溝槽是試樣毛坯定位線，把試樣毛坯對(duì)線放置即可。

6、 把試驗(yàn)機(jī)上的凹模座放置于模筒中。按下壓邊按鈕，調(diào)整壓邊液壓手柄，使壓邊液 壓達(dá)到2.6MPa（壓邊力＝100±1.0KN）。

7、 按中心活塞上行按鈕，注意觀察試樣。當(dāng)試樣圓頂附近出現(xiàn)有能夠透光的裂縫時(shí)， 迅速停止中心活塞。  擰動(dòng)電液控制器上面的旋鈕，使小電流表回零，能夠停止中心活塞。按下停止壓邊的按鈕，更為及時(shí)。

8、 按停脹形開(kāi)關(guān)按鈕，起動(dòng)抽油回程開(kāi)關(guān)，按下模座升降開(kāi)關(guān)，把模座升起，取出試 件。

9、 重復(fù)步驟5～8，每種材料應(yīng)做兩次以上實(shí)驗(yàn)，將所得杯突深度的算術(shù)平均值，作為 該材料的杯突深度值。

10、實(shí)驗(yàn)完畢后，將模具拆下。
